Máy cắt Recloser BH System – BuHeung xuất xứ Hàn Quốc được sử dụng làm thiết bị bảo vệ mạng phân phối và trạm biến áp. Ngoài ra, Recloser BHS có thể sử dụng làm bộ ngắt mạch cho các hệ thống bảo vệ đường dây, khôi phục vòng lặp tự động; bộ ngắt mạch cho Load Shedding duy trì lượng điện không đổi; bộ ngắt mạch ATS giảm thời gian mất điện cho khách hàng và phụ tải lớn.
Máy cắt Recloser BH System BuHeung
Chức năng của Recloser BuHeung
– Có thể mở / đóng đối với tiếp điểm chính bằng điện.
– Có thể vận hành chuyến đi thủ công, và tùy chọn đóng cửa bằng tay.
– Để đo điện áp, các cảm biến điện áp được tích hợp thành từng pha ở mỗi bên.
– Để đo dòng điện, cảm biến dòng điện được tích hợp trong mỗi pha.
– Chỉ báo vị trí cho biết vị trí tiếp điểm chính.
– Đối với loại cách nhiệt bằng khí, trạng thái áp suất khí được hiển thị trên chỉ báo. Khi gas thấp xảy ra, tất cả các hoạt động điện sẽ bị hạn chế bởi bộ điều khiển. Tuy nhiên, tất cả các điều khiển bằng tay được cho phép mọi lúc.
– Khi trượt qua cần gạt bằng tay, tất cả các hoạt động sẽ bị hạn chế cho đến khi cần quay trở lại.
– Recloser BH và điều khiển được kết nối thông qua một cáp duy nhất.
– Một tiếp điểm phụ bổ sung được cung cấp cho vị trí tiếp điểm chính.
– Đối với Recloser BuHeung cách điện bằng khí, thiết bị phát ra khí được cung cấp để ngăn ngừa nổ khi xảy ra hồ quang bên trong.
– Khung hoặc giá đỡ lắp đặt được cung cấp để cho phép lắp cực đơn / cực đôi hoặc khung.

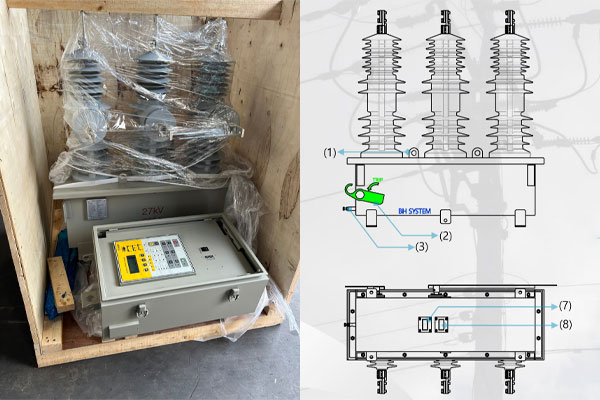

Máy cắt tự đóng lặp lại Recloser BHS Hàn Quốc
Thông số kỹ thuật Recloser BuHeung BHS
| Tiêu chuẩn áp dụng | ANSI / IEEE Std. C37.60 hoặc IEC 62271-111 | ||
| Điện áp định mức | 17.5kV | 27kV | 38kV |
| Đánh giá hiện tại | 630A/800A | 630A | 630A/800A |
| Tần số định mức | 60Hz/50Hz | 60Hz/50Hz | 60Hz/50Hz |
| Dòng thời gian ngắn xếp hạng | 16kA/s hoặc 16kA/3s | 16kA/s hoặc 16kA/3s | 16kA/s hoặc 16kA/3s |
| Đánh giá tạo hiện tại | 40kAp | 40kAp | 40kAp |
| Điện áp chịu đựng tần số công suất định mức | 50kV | 60kV | 70kV |
| Điện áp chịu xung | 110kV | 150kV | 180kV |
| Độ bền cơ học | 10.000 lần | 10.000 lần | 10.000 lần |
| Cách điện trung bình | Khí SF6 / Chất rắn | ||
| Cơ chế hoạt động | Bộ truyền động từ tính bằng tay và vĩnh viễn | ||
| Vật liệu ống lót | Polyme / Epoxy | ||
Ứng dụng của thiết bị đóng cắt Recloser BuHeung
Recloser BuHeung được sử dụng làm thiết bị bảo vệ mạng phân phối hoặc trạm biến áp; làm bộ ngắt mạch trong hệ thống yêu cầu bảo vệ đường dây và khôi phục vòng lặp tự động; bộ ngắt mạch cho Load Shedding để duy trì chất lượng điện không đổi; bộ ngắt mạch cho ATS để giảm thiểu thời gian mất điện cho các khách hàng và phụ tải lớn.
Recloser BuHeung được lắp đặt tại các trạm biến áp hoặc mạng phân phối, và nếu phát hiện dòng sự cố trên các điểm lắp đặt, nó sẽ xóa lỗi bằng cách hoạt động theo các đặc tính của TCC.
Vì Recloser BH là thiết bị trực tiếp ngắt các sự cố xảy ra trên đường dây để ngăn sự cố lây lan sang các phía nguồn, nên nó là thiết bị bảo vệ có vai trò quan trọng nhất trong việc bảo vệ mạng phân phối.
Đây là những thiết bị cốt lõi nhất cùng với LBS trong việc nâng cao độ tin cậy cung cấp trong toàn bộ mạng lưới phân phối và hệ thống tự động hóa tòa nhà.
LBS hoặc bộ phân cắt thực hiện chức năng phát hiện lỗi hoặc tự động phân vùng bằng cách phát hiện hoạt động của Recloser BuHeung.
Thông tin Bộ ngắt mạch tự động 3 pha treo trụ Recloser BH System

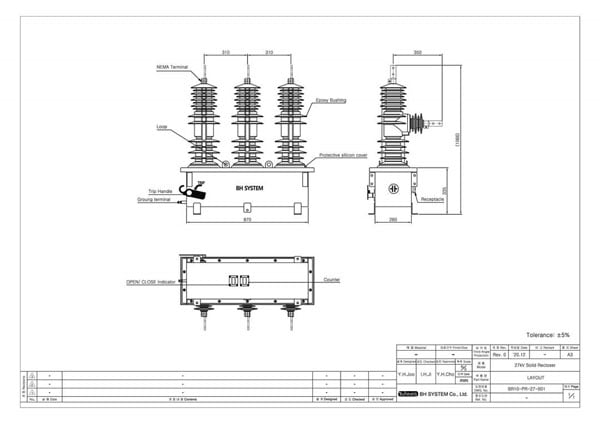

Bản vẽ Recloser BH BuHeung Korea 27kV 16kA/3s
Máy cắt Recloser được trang bị các cảm biến điện áp và dòng điện để giám sát trạng thái của các mạng phân phối và thực hiện các hoạt động bảo vệ. Đối với cảm biến điện áp, về cơ bản chúng được lắp đặt ở mỗi bên.
Recloser được cấu tạo để được vận hành bởi một trình điều khiển với một bộ truyền động từ tính vĩnh viễn duy nhất, và đảm bảo độ tin cậy của hoạt động cũng như thời gian đóng mở liên tục.
Bộ ngắt chân không và bộ cách điện đang được sử dụng là những sản phẩm có độ tin cậy cao, đã được kiểm tra đầy đủ tại hiện trường cho các hoạt động của chúng.
Đối với Recloser rắn cách điện, Hydrophobic cycloaliphatic epoxy được sử dụng làm chất cách điện.
Thông tin Thiết bị điều khiển Recloser BuHeung
Bộ điều khiển Recloser BH BuHeung seri BR-10, được kết nối với recloser mạch tự động, được lắp đặt trên mạng phân phối trung thế. Điều khiển Recloser, thông qua các cảm biến điện áp và dòng điện tích hợp của Recloser, thực hiện chức năng giám sát, phát hiện lỗi và bảo vệ trên mạng phân phối. Hơn nữa, các tiện ích, bằng cách sử dụng các mạng truyền thông riêng biệt và hệ thống tự động hóa, có thể giám sát và điều khiển thiết bị từ xa.
